基本参数: | 容积[1.5方水+4方尘] 吨位[5] | 排放标准: | 国六 |

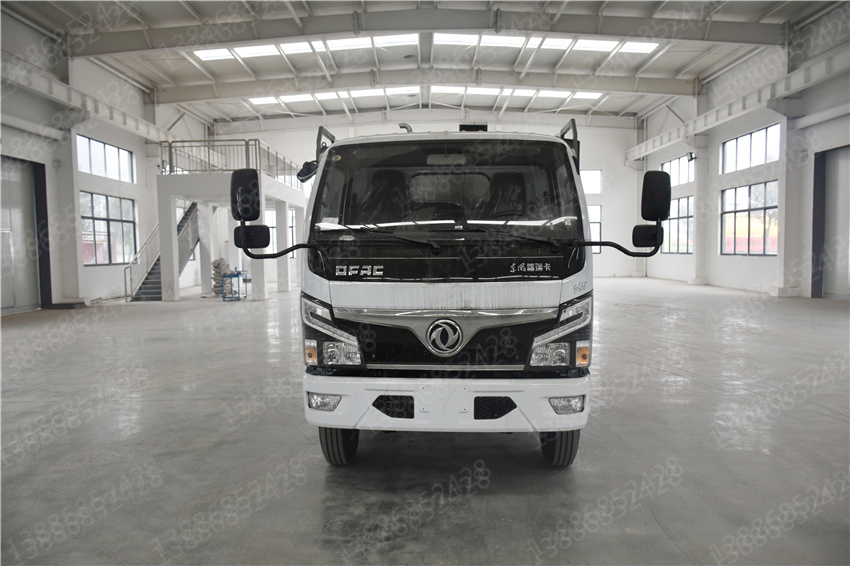

纵昂牌CLT5070TSLEQ6型扫路车
【主要技术参数】 |
|||
产品商标 |
纵昂牌 |
公告批次 |
348 |
产品名称 |
CLT5070TSLEQ6型扫路车 |
产品号 |
ARH076YL03K |
总质量(Kg) |
7360 |
罐体容积(m3) |
|
额定载质量(Kg) |
1930,1865 |
外形尺寸(mm) |
6200×2100×2650 |
整备质量(Kg) |
5300 |
货厢尺寸(mm) |
×× |
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) |
2,3 |
载质量利用系数 |
|
接近角/离去角(°) |
27/12 |
前悬/后悬(mm) |
1055/1837 |
轴数 |
2 |
轴距(mm) |
2700,2950,3308 |
轴荷(Kg) |
2640/4720 |
最高车速(Km/h) |
110 |
其它 |
东风扫路车,福瑞卡扫路车,国六扫路车,扫路车价格,扫路车厂家 ,扫路车报价,马路清扫车,该车主要作用于路面的清扫作业;专用装置为清扫装置、垃圾箱。ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司;侧防护装置为专用装置代替,后防护材料均为:Q235碳钢,连接方式为:螺栓连接,后部防护截面尺寸(mm):120×50,后部防护离地高度(mm):370.随底盘选装驾驶室。选装燃油箱,电瓶,尿素罐,储气筒左右安装位置。 |
||
【底盘技术参数】 |
|||
底盘型号 |
EQ1075SJ3CDF |
底盘名称 |
载货汽车底盘(二类) |
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
外形尺寸(mm) |
5100,5435,5870,5939, 5845×1910,1940, 2090×2120,2200, 2220,2250 |
轮胎数 |
6 |
接近角/离去角(°) |
27.7/15 |
轮胎规格 |
7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR |
钢板弹簧片数 |
6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2 |
前轮距(mm) |
1525,1519,1503,1613 |
燃料种类 |
柴油 |
后轮距(mm) |
1498,1516,1586, 1670,1650,1800 |
排放标准 |
GB17691-2018国Ⅵ |
||
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600 Q23-136E60 |
东风朝阳朝柴动力有限公司 中国第一汽车集团有限公司 东风朝阳朝柴动力有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 中国第一汽车集团有限公司 广西玉柴机器股份有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 东风轻型发动机有限公司 东风轻型发动机有限公司 安徽全柴动力股份有限公司 |
3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298 2300 |
95 81 105 93 96 90 95 103 93 85 120 105 100 |
功能演示及细节描述
|
扫路车作为环卫设备之一,是一种集路面清扫、垃圾回收 和运输为一体的新型 高效清扫设备,可广泛适用于城市街 道,市政广场以及机场道面、城市住宅区、公 园等道路清 扫作业。扫路车不但可以清扫垃圾,而且还可以对道路上 的空气介质进 行除尘净化,保证了道路的干净整齐,防止 尘土飞扬,维持了路面的良好工作状况,减少和预防了交 通事故的发生以及进一步延长了路面的使用寿命,既能省
时省力又能高效。水箱容积1.5立方,垃圾箱容积4立方。 |
![]() |
扫路车采用“中置四立扫+后置吸盘”的布置结构,扫刷是用 来清扫地面的垃圾及污垢,作业时扫刷由外向内把垃圾集中 扫到车辆底部,再通过吸嘴把垃圾吸入到垃圾箱内。
|
|
后置吸嘴,3 个高度可调的吸嘴轮,能保证吸嘴与路面间合 理间隙,从而达到更好的吸污效果,吸污效率更高。吸嘴上 方设有喷水管、起到二次降尘的作用 |
|
路况灰尘较大,为抑制扬尘,车辆可选装前、后喷雾,在 节约水的同时消除二次污染及美化路面的效果。
|
|
东风轻型65KW副发动机和风机是清扫车的两大核心部件、 副发动机为风机运转提供动力、使得路面垃圾被吸入箱体 内部存放,从而实现路面清洁作业。
|
|
副发动机和风机是清扫车的两大核心部件、副发动机为 风机运转提供动力、使得路面垃圾被吸入箱体内部存放, 从而实现路面清洁作业。
|
|
摆线马达采用三洋马达,能带动扫刷高速旋转,性能稳定, 使用寿 命长,故障率低。
|
|
北极星电磁水泵,12V/24V,**扫刷上 方的喷水支架,有效对扫盘扫刷产生的二 次扬尘进行降尘保湿。
|
|
海普瑞斯电磁阀组是车辆液压系统的核心部件,** 整车液压驱动,双向操作按钮,包括扫盘升降、吸盘 升降、垃圾箱举升、后门开闭等一系列机械操作,随 车配备的有电磁阀**盒罩,有效避免灰尘及垃圾物 进入盒内。
|
|
自动离合器驱动风机,减少风机启动和停止时对发动 机的冲击。在使用过程中 具有高度耐磨、使用寿命长 低噪音、低 油耗量和节省成本的优点。
|
|
**开关采用德国西门子电控开关,集成叠加设计, 驾驶室电液集中**,方便操作。
|
主要技术参数
整车 |
车型 |
扫路车 |
排放标准 |
国六尾气排放 | |
外形尺寸(mm) |
6190*1990*2590 |
|
总质量(kg) |
7360 |
|
整备质量(kg) |
5250 |
|
底盘发动机 |
品牌 |
东风 |
型号 |
EQ1075SJ3CDF |
|
驾驶室 |
福瑞卡/多利卡 |
|
轴距(mm) |
3308 |
|
轮胎 |
7.00R16 |
|
清扫功能 |
副发动机 |
东风轻型65kw |
水箱/垃圾箱容积(m³) |
1.5/4 |
|
清扫宽度(m) |
2.5-2.8 |
|
作业速度(km/h) |
5-20 |
|
清扫效率 |
≥98% |
|
作业能力(㎡/h) |
56000 |
|
垃圾箱**举升角度/时间(°/s) |
45/30 |
|
后盖**举升角度/时间(°/s) |
90/10 |
|
|
扫刷损耗更换周期 |
300h |
|
主副发动机保养周期 |
3个月或2000km |
|
车辆作业油耗 |
30-40L/100KM |
注:此参数为厂家标配,实际参数根据客户需求有所不同
三、随车配件
风机皮带 |
垃圾箱手动举升摇杆
|
后门、风机密封条 |
吸盘口密封圈
|
消防水带
|
扫盘扫刷![]() |
