福田欧曼ETX散装饲料运输车

可办理分期付款。全国统一送车上门服务。

（1）整车尺寸：12000×2550×3995

（2）罐体尺寸：9000×2495×2310

（3）总重量31吨，标准载重15.2吨，满载20-25吨，自重15.7吨

（4）料罐容积：40-44方，4个独立仓，实载：猪料20-25吨，鸡料28吨

（5）绞龙水平长度: 7.2米可加长，绞龙整体举升高度：9—9.5米可加高，水平最大输送距离6.86米可加长。罐体外形尺寸:9000×2495×2310(mm);罐体有效容积:31.6立方米;介质:膨化及颗粒饲料,粉料;密度:500公斤/立方米

（6） 罐体材质：厢体自重5.2吨。高强度铝合金钢材料，轻量化，整车自重轻，空车省油，载货多拉1吨左右。罐体材质采用2mm优质高强度合金材料c600xt，罐体内分为若干隔仓，可以独立控制各分仓卸料顺序和速度，仓室数量可根据用户需求增减。绞龙最大举升仰角60-80度。顶部绞龙的举升旋转均为液压控制，可左右旋转180度。采用进口液压配件。使用电动绞龙需外接380V电源，或加装车载发电机。电动系统采用西门子电机，液压马达液压泵采用美国伊顿。

（7）卸料方法2种：第一种：380V 电机卸料：外接 380V 电源,只能在养殖场有三相电的情况下卸料使用(需要拉电缆线), 外接 380V 电源可加装车24kw380V发电机。外接 380V 电源成本低,环保,车辆损耗低。【绞龙由电机进行驱动（3 个 5.5KW 380V 电机），外接380V 电源，全套施耐德/德力西电控,电控系统具有换相，防欠压，防反转，联锁保护等功能。无三相电场所可加装车载发电机供电。卸料可选装无线遥控操作。】第二种：液压马达卸料：绞龙液压驱动, 使用车辆怠速液压驱动绞龙卸料(不用拉电缆线）。速度快,安全性高,免维护。【采用进口配件, 液压系统主要部件(品牌)：液压泵（ DENISON 丹尼逊Hydraulics 双联叶片泵）、液压马达（ eaton 伊顿）、液压换向阀（台湾油力）、高压防爆液压油管。工作稳定，不会出现液压油温过高而导致的卸料速度变慢或堵料，使用年限长。卸料可选装无线遥控操作。】

一、散装饲料车简介:

       散装饲料运输车主要用于从饲料厂向畜牧场养禽场及饲料加工用户运输散装饲料成品或饲料生产原粮，同时它也可用来运输某些无腐蚀性粉粒状原料，如制药厂粉料和粮库周转。散装饲料车的饲料罐架设在卡车的底盘上，罐顶开有进料口.顶部的一根螺旋输送卸料管（俗称卸料绞龙）则可自由回转和抬升，抬升的仰角可达60度。运输时，顶部的螺旋管平卧在罐顶；卸料时则抬起，使管端的出料口与畜禽饲养场贮料罐顶部的进料门相接，驾驶室内装有操纵装置（操纵装置也可装置在罐体尾部），卸料时通过车底的动力输出轴和减速器来驱动螺旋，以完成卸料。目前国内主要推出3T、5T、8T、11T、15T和22T等多个吨位车型。

二、散装饲料运输车有如下几个特点:

      1、散装运输饲料比包装成袋运输不但节省劳动力，而且成本较低， 但要求畜禽场具备盛装饲料的贮料罐。

     2、散装饲料在罐体内密封输送，减少损失，保证质量，避免污染。全自动上料卸料，可连续作业，大大提高生产效率。

      3、全自动液压系统，操作简单使用方便。底盘采用载重汽车底盘，其它部件，齿轮泵，液压马达等也系标准化，进口液压件国产化，对维修保养提供了方便条件。

      4、罐体内可加装分仓，可同时运输多种不同类的饲料或膨化介质。

三、散装饲料运输车分类：

     1、按卸料方式可分为：全自动液压卸料散装饲料车和电动卸料散装饲料车。

      2、 按车辆形式可分为：整车式散装饲料车和半挂式散装饲料车。

四、散装饲料运输车原理：

    液压式散装饲料车的饲料罐架设在卡车的底盘上，专用设施由罐体总成、输送系统(水平卸料系统、垂直卸料系统以及活动卸料系统组成)、液压系统(高压油泵经管路与分配阀连接该阀的三个输出端分别是转角液压马达、升降油缸以及串联在一起的水平卸料、垂直卸料、活动卸料液压马达)、电动系统、气动分仓机构等组成。在罐体底部设有闸门，在闸门下面装有水平螺旋输送器(俗称水平搅笼)，由取力器由汽车变速箱输出动力驱动，再传动高压油泵以驱动液压系统，液压马达通过传动装置带动水平螺旋输送器的叶片轴及叶片旋转， 经活动输送系统(俗称活动搅笼)以将饲料输出。车顶平置的一根活动卸料绞龙可自由回转和抬升，运输时，顶部的螺旋管平卧在罐顶;卸料时则抬起，使管端的出料口与畜禽饲养场贮料罐顶部的进料门相接、对准，完成卸料。电动绞龙散装饲料运输车是针对不同客户群最新研发的、满足低端市场的新产品，该车不配车载发电机，电动绞龙利用市电三相380V来供电，车轮距较小能适应农村乡间道路。该车性价比高很受客户的青睐，适用于路况狭小的小型养殖场、饲料厂。采用机械螺旋的卸料方式，卸料速度快，可连续作业，大大提高生产效率。罐体可分隔成二至四仓，同时装载不同饲料；各部件结构简单，操作方便灵活，易于维修保养。

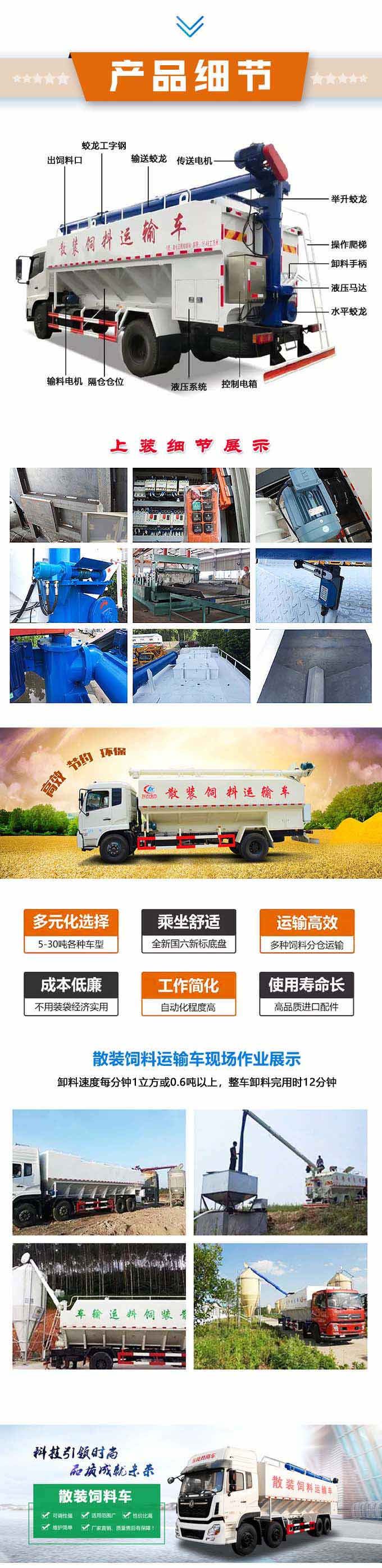

上装标准配置：

     1.罐体采用4mm优质碳钢板严格按照焊接工艺，副大梁、加强筋等均采用满焊工艺，严格的保证罐体的强度、密封性。

     2.绞龙电机均采用国产优质电机，在粉尘、雨林、腐蚀性消毒水、恶劣的行驶环境下，保证散装饲料车的良好运行。

     3.采用3个绞龙实现饲料的输出，绞龙采用锰钢材质、特种轴承，使用寿命大幅提升免维护。绞龙运转更加平稳，稳定性大大提高。10年绞龙制作工艺，保证绞龙的平稳运转。最合理的绞龙间隙、螺距、转速，降低破碎率的同时，产量达到国内领先水平。

     4.电控系统采用德力西电器。在粉尘严重、路况颠簸、场内电压不稳定等情况下，为客户使用提高可靠性。电控箱采用欠相、欠压、防反转等电控联锁保护，有效的防止操作人员的误操作。降低故障率。

上装选装配置：

    1.选装进口西门子或者ABB绞龙电机，工作稳定性强故障率低。

    2.选装遥控操作绞龙举升、旋转，可保障在卸料过程中减少人工，可以单人完成操作，降低绞龙碰撞的可能性。

    3.选装车载发电机，可以实现在没有外接电源的情况下直接卸料.

    4.选装液压绞龙卸料，使用自身动力驱动，不需要外接电源，卸料时对场地无要求限制。

底盘配置：

  福田欧曼2021款旗舰底盘

                2006年5月18日，中国最大的汽车合资企业-- 东风汽车有限公司(“东风有限”)旗下的东风商用车公司在十堰市推出了新一代重卡平台—东风天龙。东风天龙通过国际合作，融合了当今世界先进技术，并在研发过程中实现了大量的自主创新，使整车各个系统的性能全面提升，尤其在技术、安全性、经济性、可靠性、舒适性等方面的表现突出。“新天龙”秉承东风商用车一贯优良品质，经过5年的技术改进与优化升级后在2011年11月隆重上市！东风新天龙在继承传统技术优越性同时又不断追求创新，以满足新时代用户的需求为己任，不断引领行业发展，成为价值标杆。 新天龙上市必将给商用车市场带来一次新的改变！

康明斯315马力	法士特12档变速箱	11.00R20钢丝胎	驾驶室
10吨后桥	驾驶室门板	驾驶室中控	方向盘

车辆名称	福田欧曼40方散装饲料运输车	车辆型号	HNY5310ZSLB5
整车尺寸	12000X2550X3995	料罐标准容积	40立方
装载重量	20吨	总质量	31000Kg
额定质量	15140Kg	整备质量	15730Kg
液压系统绞龙	进口液压部件	电动系统绞龙	进口配件
饲料罐仓数	4	罐体材质	2mm  C600xt合金材质（武钢专用）
卸料时间	32分钟	卸料速度	500/700千克/分钟
卸料残留率	≤0.022%	绞龙最大仰角	60度
水平最大运输送距离	6.86米	垂直最大输送高度	9米
卸料回转角度	360度（单边180度）	生产周期	12个工作日
福田欧曼前四后八40方（20吨）散装饲料车底盘技术参数/配置
底盘型号	BJ1313VNPKJ	发动机	康明斯320马力
变速箱	法士特12挡	轴距	2000+4500+1350mm
轴数	4轴	轮胎数量	12
轮胎规格	12R22.5真空胎	排放标准	国五
福田欧曼新款ETX高顶双卧2490mm驾驶室，ISGe5-320美国康明斯320马力国五发动机，法士特12挡变速箱，2000+400+1350mm轴距，400免维护后桥，12R22.5真空胎，四气囊悬浮驾驶室，气囊座椅，自动空调，电动门窗，电动翻转，中控锁，ABS，刹车自调臂，方向助力，可调打灯，行驶记录仪。
