| 基本参数： | 容积[18] 吨位[7] | 排放标准： | 国六 |

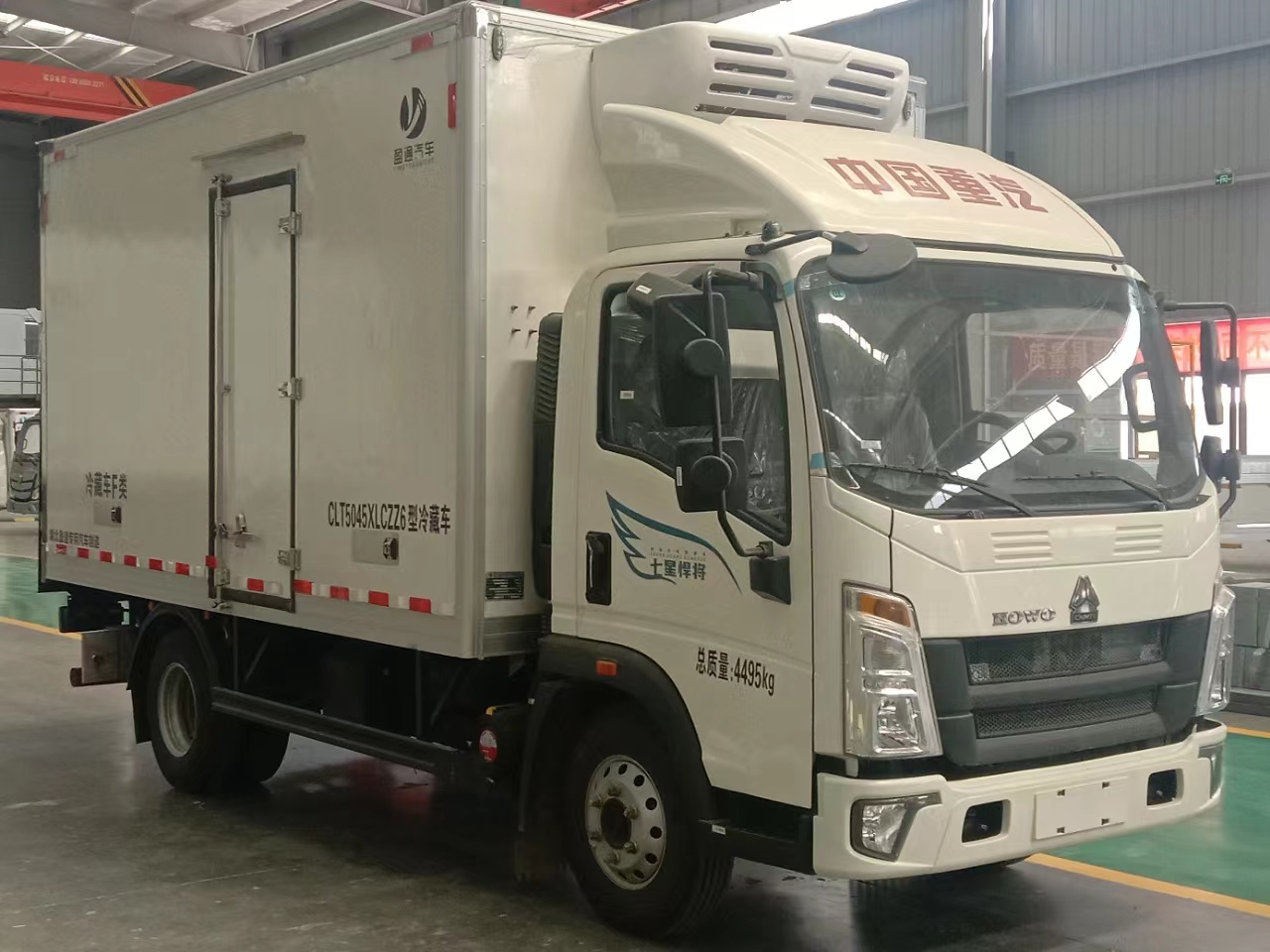

纵昂牌CLT5045XLCZZ6型冷藏车
|
【主要技术参数】 |
|||
|
产品商标 |
纵昂牌 |
公告批次 |
374 |
|
产品名称 |
CLT5045XLCZZ6型冷藏车 |
产品号 |
CB1374L0301 |
|
总质量(Kg) |
4495 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
1165,1100 |
外形尺寸(mm) |
5995×2060, 2160,2260×2950, 3050,3150,3250, 3350,3450 |
|
整备质量(Kg) |
3200 |
货厢尺寸(mm) |
3650,3700,3800, 4000,4080×1900, 2000,2100×1800, 1900,2000,2100, 2200,2300 |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数 |
2,3 |
载质量利用系数 |
0.40 |
|
接近角/离去角(°) |
18/14,18/15,18/16 |
前悬/后悬(mm) |
1160/1555,1180/1535 |
|
钢板弹簧片数 |
3/3+2,8/9+6,3/5+3, 2/2+1,2/2+2,3/4+3, 2/3+2,1/1+1,11/9+7 ,11/11+7,3/5+3, 3/5+2,3/1+1,3/9+7, 3/7+4,3/8+6 |
转向形式 |
方向盘 |
|
轴数 |
2 |
轴距(mm) |
3280 |
|
轮胎数 |
6 |
轮胎规格 |
7.00R16LT 10PR |
|
前轮距(mm) |
1610,1640,1670, 1776,1796,1815 |
后轮距(mm) |
1505,1530, 1560,1595, 1645,1695,1795 |
|
轴荷(Kg) |
1790/2705 |
最高车速(Km/h) |
95 |
|
其它 |
该车用于冷藏运输的厢式汽车,装备有隔热结构的车厢和制冷装置;货厢顶部封闭,不可开启.安装液压尾板质量为350kg,液压尾板收起状态下的水平长度为280mm.侧、后防护装置材料均为Q235碳钢,连接方式均为螺栓连接,后下部防护截面尺寸(mm):直径100,离地高度:400mm.后部选装无液压尾板,侧/后下部防护装置,材料:Q235碳钢,连接方式均为:螺栓连接;后下部防护截面尺寸(mm):100×50,离地高度:450mm.ABS系统型号为XH-KQ4S4M-E01,生产企业为广州市西合汽车电子装备有限公司;型号为CM4XL-4S/4M,生产企业为广州瑞立科密汽车电子股份有限公司;型号为VIE ABS-Ⅱ,生产企业为浙江万安科技股份有限公司.发动机/油耗申报值对应关系为(L/100km):F2.8NS6B156/11.40,WP2.3NQ130E61/10.18,D25TCIF1/11.06,D30TCIF1/11.34,WP3NQ160E61/10.48,WP2.5NQ150E61/10.11,WP2.5NQ160E61/10.11,F2.8NS6B131/11.40,F2.5NS6B131/11.10,F2.5NS6B150/11.10,F2.5NS6B160/11.10,WP2.3NQ130E61A/11.13.该车选装直接供电式ETC车载装置.选装同等功率制冷机组,外观形状可不同.该车型整备质量包含随车工具,不含备胎和灭火器.货厢重量为780kg,货箱壁厚80mm,底板和顶板材质为玻璃钢板+挤塑聚苯乙烯,厚度为79mm,侧板材质为玻璃钢板+挤塑聚苯乙烯,厚度为79mm.随底盘选装驾驶室,选装前面罩.选装货箱侧面和后部样式. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
ZZ1047H3315F145Z 二类 中国重汽集团济南商用车有限公司 |
||
|
燃料种类 |
柴油 |
排放标准 |
GB17691-2018国Ⅵ |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
F2.8NS6B156 WP2.3NQ130E61 D25TCIF1 D30TCIF1 WP3NQ160E61 WP2.5NQ150E61 WP2.5NQ160E61 F2.8NS6B131 F2.5NS6B131 F2.5NS6B150 F2.5NS6B160
WP2.3NQ130E61 |
北京福田康明斯发动机有限公司 潍柴动力股份有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 北京福田康明斯发动机有限公司 北京福田康明斯发动机有限公司 北京福田康明斯发动机有限公司 北京福田康明斯发动机有限公司 潍柴动力股份有限公司 |
2780 2289 2499 2977 2970 2490 2490 2780 2498 2498 2498 2289 |
115 96 110 125 118 110 118 96 96 110 115 96 |
一. 产品简述
冷藏车由底盘，箱体，制冷机组三部分组成。
冷藏车是指用来维持冷冻或保鲜的货物温度的封闭式厢式运输车，冷藏车是装有制冷机组的制冷装置和保温隔热厢的冷藏专用运输汽车，
冷藏车可以按生产厂家、底盘承载能力、车厢型式来分类。
冷藏车常用于运输冷冻食品(冷冻车)，奶制品(奶品运输车)、蔬菜水果(鲜货运输车)、疫苗药品(疫苗运输车)等。
二． 产品配置
1.底盘配置：
福田H2冷藏车采用全柴115马力（Q23-115C60）发动机，万里扬5挡变速箱，NPR冲压后桥（带制动衬片磨损报警），7.00R16轮胎，断气刹、单排翻转、车载无线服务控制器（T-BOX）、ABS、离合助力、动转，
2.上装配置：
采用国际最先进的1200吨真空吸附一体成型制造。通用三明治断桥隔热工艺，是由镀锌管龙骨架加上中间8CM保温环保材质挤塑板填充、防水木板用螺丝连接，外壁板选用国内优质的机制1.8mm厚度玻璃钢，内壁选用1.2mm厚度热缩板，厢体厚度80mm，门框厚度80mm，底板上面整体铺铝花纹板，高强度粘合剂，箱体真空吸附8小时以上，确保箱体一次成型，杜绝箱体起包，脱胶。厢体周边3mm加厚型铝合金包边，不锈钢包角，304不锈钢门锁，不锈钢一体式门框，加大型防碰撞胶皮，厢内LED节能照明灯。可选-5°至-18°制冷机组.
三.产品主要技术参数
|
序号
|
名称 |
型号、规格
|
|
1
|
整车型号 |
CLT5041XLCBJ6型冷藏车 |
|
2 |
发动机型号
|
Q23-115C60 |
|
3 |
发动机马力/功率 |
安徽全柴115马力/85 |
|
4 |
发动机排量 |
2300 mL |
|
5 |
变速箱 |
万里扬5档变速箱 |
|
6 |
轮胎规格
|
7.00R16LT |
|
7 |
轴距 |
3360mm |
|
8 |
总质量
|
4495kg |
|
9 |
整备质量
|
3200kg |
|
10 |
额定载质量
|
1100kg |
|
11 |
整车尺寸（长×宽×高） mm |
5995*2340*3420 |
|
12 |
箱体尺寸（长×宽×高）mm |
4000*2100*2100 |
|
13 |
箱体容积 |
18方 |
|
13 |
燃料种类
|
柴油 |
|
14 |
排放标准 |
国六 |
四．产品工艺介绍
|
产品配件 |
参数 |
示例图片 |
|
负压机床 |
23M负压池 |
|
|
挤塑聚苯板（XPS） |
7.58~8CM |
|
|
合箱胶 |
|
|
|
无缝箱体 |
|
|
|
断桥隔热 |
隔热条 |
|
|
一体式门框 |
304不锈钢材质 |
|
|
独立密封胶条 |
五叶片 |
|
|
箱板沉底螺栓 |
φ8*13CM |
|
|
箱板链接压板 |
|
|
|
铝制箱体型材 |
高度14CM，厚度3MM |
|
|
不锈钢包角 |
镜面不锈钢 |
|
|
不锈钢风钩 |
加长防撞块 |
|
五．加装配置（非标配）
|
铝合金通风槽 |
铝合金 |
|
|
肉钩
|
不锈钢 |
|
|
侧面通风槽 |
不锈钢材质 |
|
|
箱体内板不锈钢 |
不锈钢 |
|
|
拦腰防撞条 |
|
|
|
顶部喷淋 |
|
|
|
活动隔板 |
|
|
|
对接式导轨肉钩 |
|
|
|
箱板防护 |
|
|
|
双蒸发器 |
|
|
